车载大功率高清无线图传发射主机

型号：Mvision-TX100HDE20-A

单向车载设备

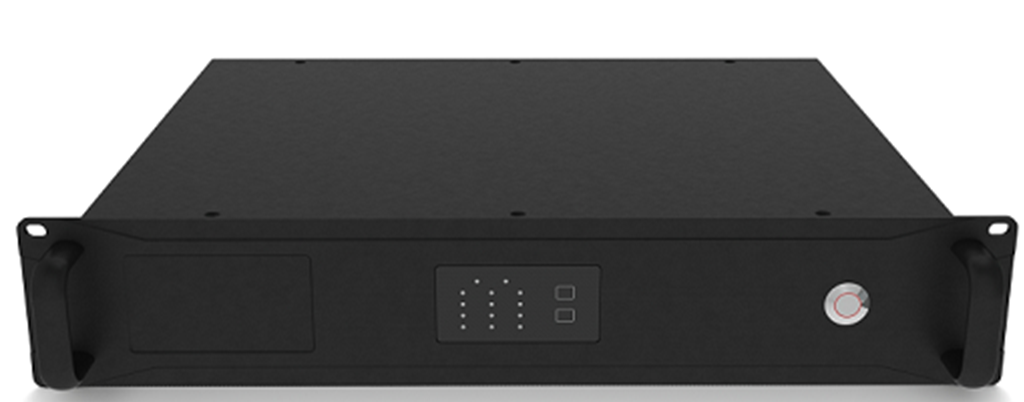

本设备形式为标准2U高度19'机箱，功能齐全，性能优异，稳定性强，非常适合于安装在车内或者建筑内的机架上， AV输入输出采用BNC接口，通过转接头/线可直接连接摄像头/显示屏，满足长距离的数据和音视频传输需求。

1.1   车载发射机

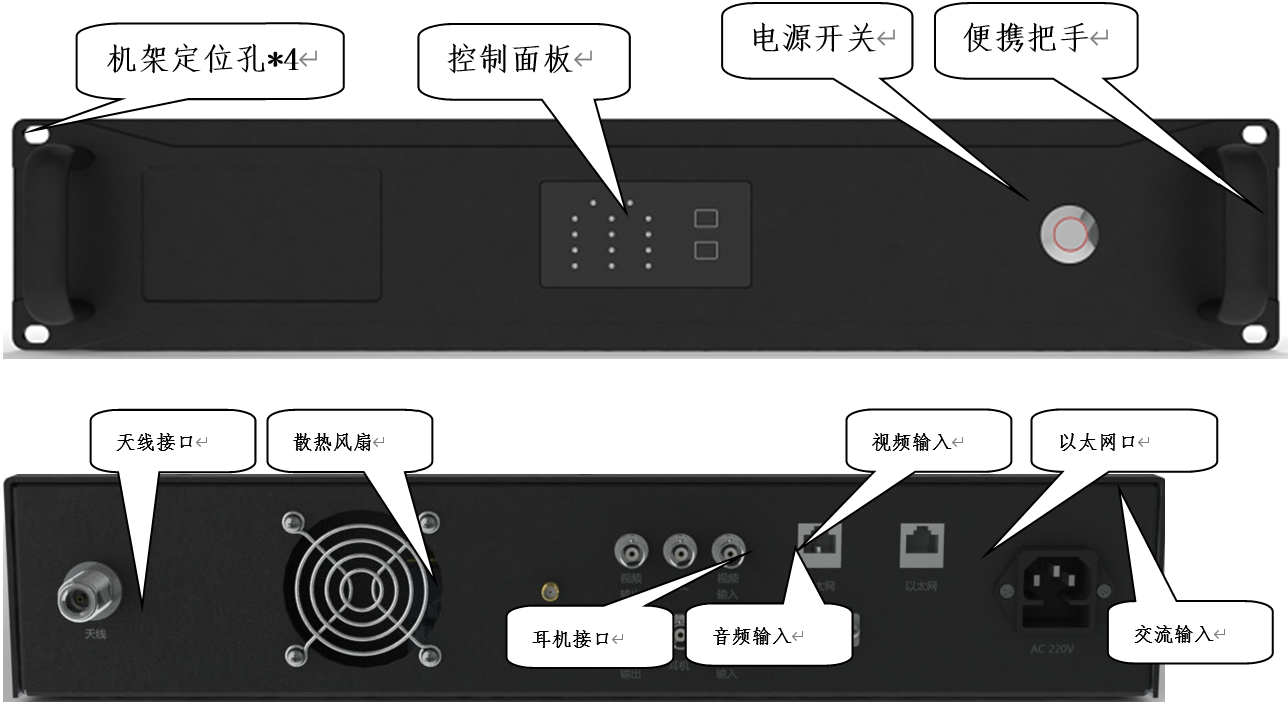

前/后面板示意图

主要参数

设备安装和使用

使用时请按以下步骤逐步操作：

1、从设备箱中取出设备及其配件，确认配件齐备。

2、确认设备前后面板上的接口有无损坏、设备内部有无异常声响，之后将设备固定于机架或其他合适位置。

3、将天线馈线连接到设备的天线接口处，确保良好接触；

4、通过转接头/线连接摄像头

5、接入220V市电；

6、确认无误后，按下设备电源开关，经过短时间的初始化后，观察控制面板的通信灯，若通信灯亮起，则表明射频已正常联通，此时即可正常传输图像和数据。

7、查看接收机的图像是否正常，语音是否正常。

8、若通过控制平台查询/设置设备参数 请参考“同频组网型TDD-OFDM单向传输系统控制平台V1.4操作说明”以及“串口软件及操作说明”；

若通过控制面板查询/设置设备参数 请参考“控制面板使用说明”。

9、用毕请关闭设备电源，拔除连接线和天线，放回原位。

 原理框图

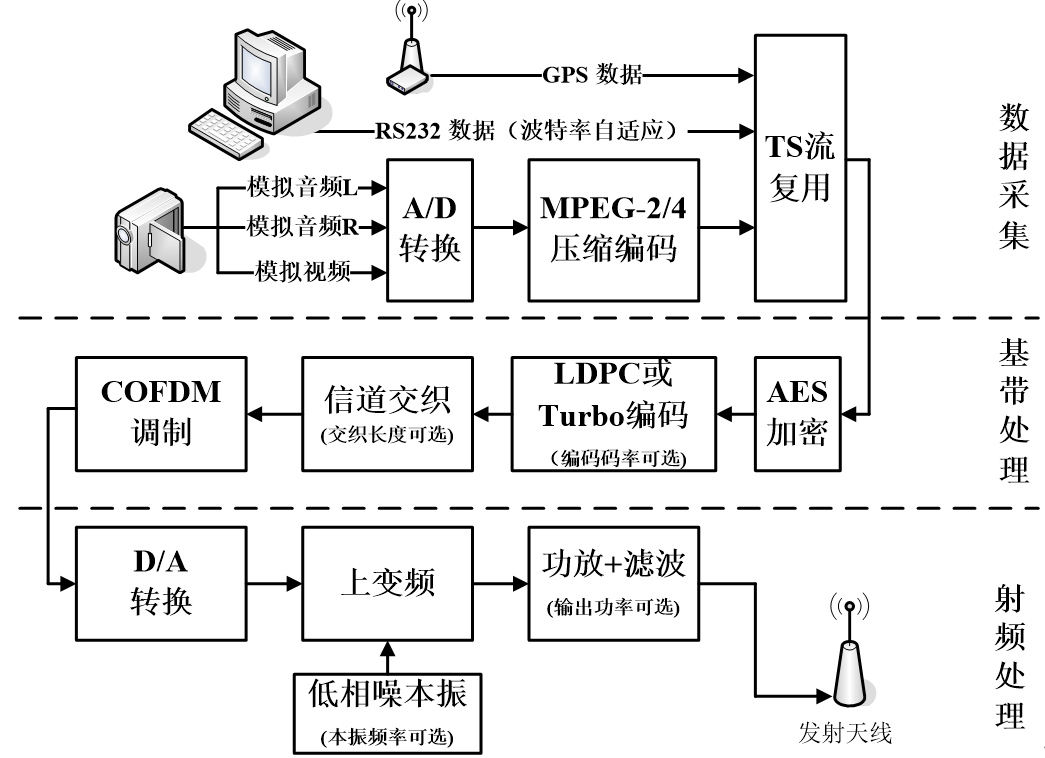

图2 发射机原理图
